高炉出铁沟浇注料的主要性能与理化指标

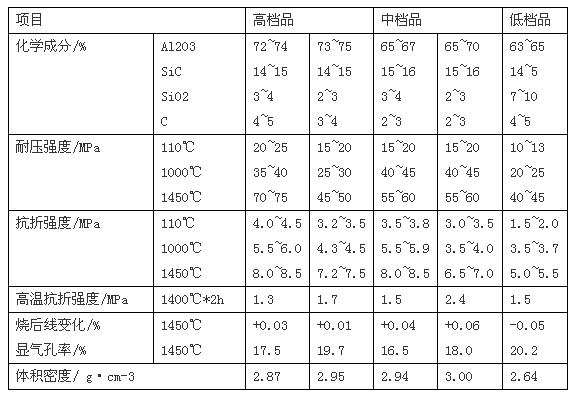

  由于我国高炉出铁沟过去一般用黏土熟料、焦粒、广西白泥和焦油沥青捣制而成的耐火浇注料，通铁量少，修补频繁，劳动强度大，污染环境；后来，采用Al2O3 ~ SiC ~ C 质捣打料，通铁量显著提高，但劳动强度大；到80年代后期，开发了Al2O3 ~ SiC ~ C质超低水泥耐火浇注料。该类浇注料一般用致密白刚玉、亚白刚玉、棕刚玉、优质高铝熟料、碳化硅和鳞片石墨等材料，再掺加超微粉、结合剂和外加剂配制而成。其性能，见下表。表中，高中档产品适用于大、中型高炉出铁沟，中低档产品则适用于中、小型高炉出铁沟或渣沟。

高炉出铁沟是高温铁水或熔渣流经的通道，其耐火衬里应具有下列特征：（1）耐铁水和熔渣的侵蚀和冲刷能力强；（2）抗热震性好，重烧体积变化小；（3）抗氧化能力强；（4）容易施工，可快速烘烤不爆裂，便于修理和拆除；（5）使用时，不产生有害气体，不粘渣铁，寿命长。这几个特征是相辅相成的，应互为兼容。
    铁沟耐火浇注料一般为超低水泥耐火浇注料，也有用低水泥或无水泥耐火浇注料的。在国内外，高炉出铁沟也有用自流耐火浇注料、现场无搅拌耐火浇注料、掺加有机防爆剂耐火浇注料和免烘烤耐火浇注料等，其特点是施工方便和烘烤安全。
